3D files radiator fans

Radiatoren zijn van origine niet ontworpen voor lage temperatuur verwarming. Er zijn meerdere fabrikanten die hier op in zijn gesprongen door het leveren van zogenaamde radiator booster. Kleine ventilatoren die je onder de radiator kan plaatsen die de luchtstroom, en daarmee de warmteafgifte, vergroten.

Na het testen van zo’n systeem bleek al snel dat de effectiviteit minder was dan verwacht en het geluidsniveau te hoog. Een oplossing bleek dichterbij dan verwacht maar had nog het nodige ontwerp werk nodig. SDR-Engineering heeft een “kastje” ontwikkeld wat temperaturen kan uitlezen en aan de hand daarvan standaard computerventilatoren kan aansturen. Daarnaast biedt het de mogelijkheid om slim te integreren met een home automation systeem.

Logischerwijs worden er geen ventilatoren met dit systeem meegeleverd. Daar moet je als gebruiker zelf mee aan de slag. Monteren van fans onder radiatoren bleek echter een uitdaging. Daarom heb ik een ontwerp gemaakt wat eenvoudig geprint kan worden en zonder gereedschap gemonteerd. Daarnaast zijn 2 ontwerpen gemaakt voor het monteren van de temperatuursensoren.

Let op! Alle ontwerpen op deze pagina worden zonder betaling beschikbaar gesteld, maar zijn en blijven eigendom van VPEE. Het ongevraagd verspreiden, aanpassen of gebruik voor commerciële doelstellingen is niet toegestaan.

De ontwerpen kan je nu ook laten printen! Kijk in de Winkel voor meer info.

Het ontwerp

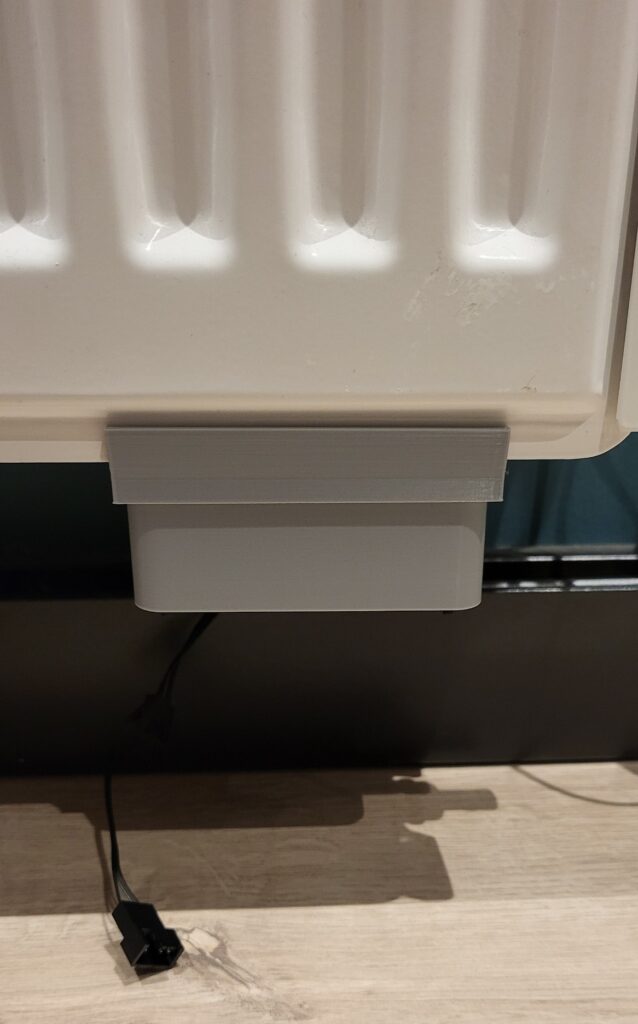

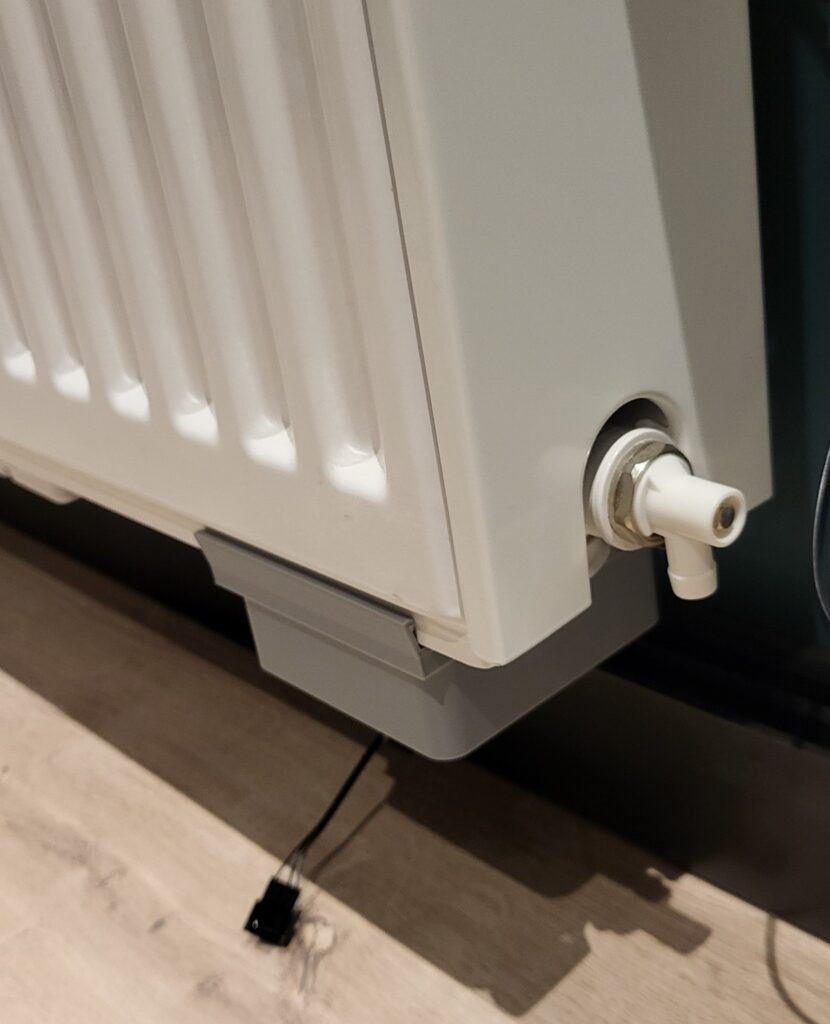

Het ontwerp bestaat uit 2 delen. Deel 1 (bovenste deel) klemt aan de onderkant aan de dunne verticale delen van de radiator. Deel 2 (onderste deel) heeft als enige functie dat de ventilator uit het zicht is. Het resultaat ziet er als volgt uit:

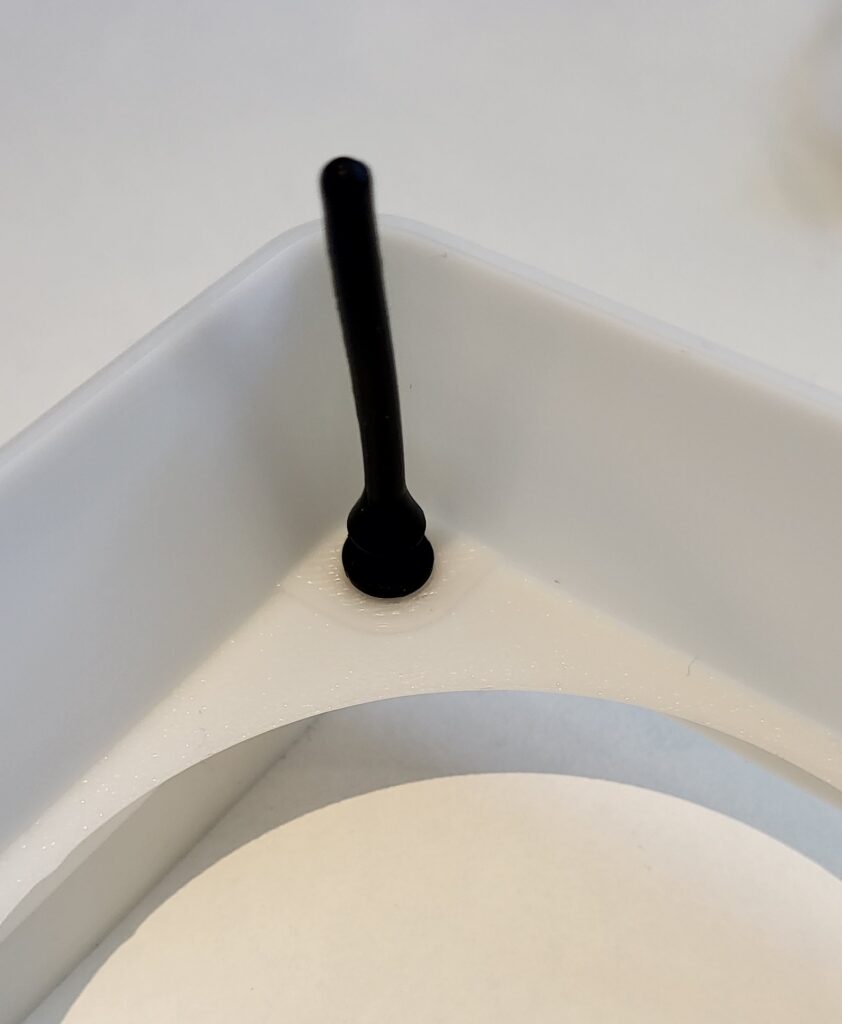

Het monteren is eenvoudig met behulp van rubber “schroeven”. Bij ventilatoren worden vaak normale schroeven meegeleverd, maar deze zijn niet nodig. De rubber ophanging zorgt voor geluidsdemping zodat geluid van de ventilator niet doorgegeven wordt aan de radiator. Een goed voorbeeld is hier te vinden. Deel 1 en deel 2 worden aan elkaar gekoppeld met behulp van het rubber:

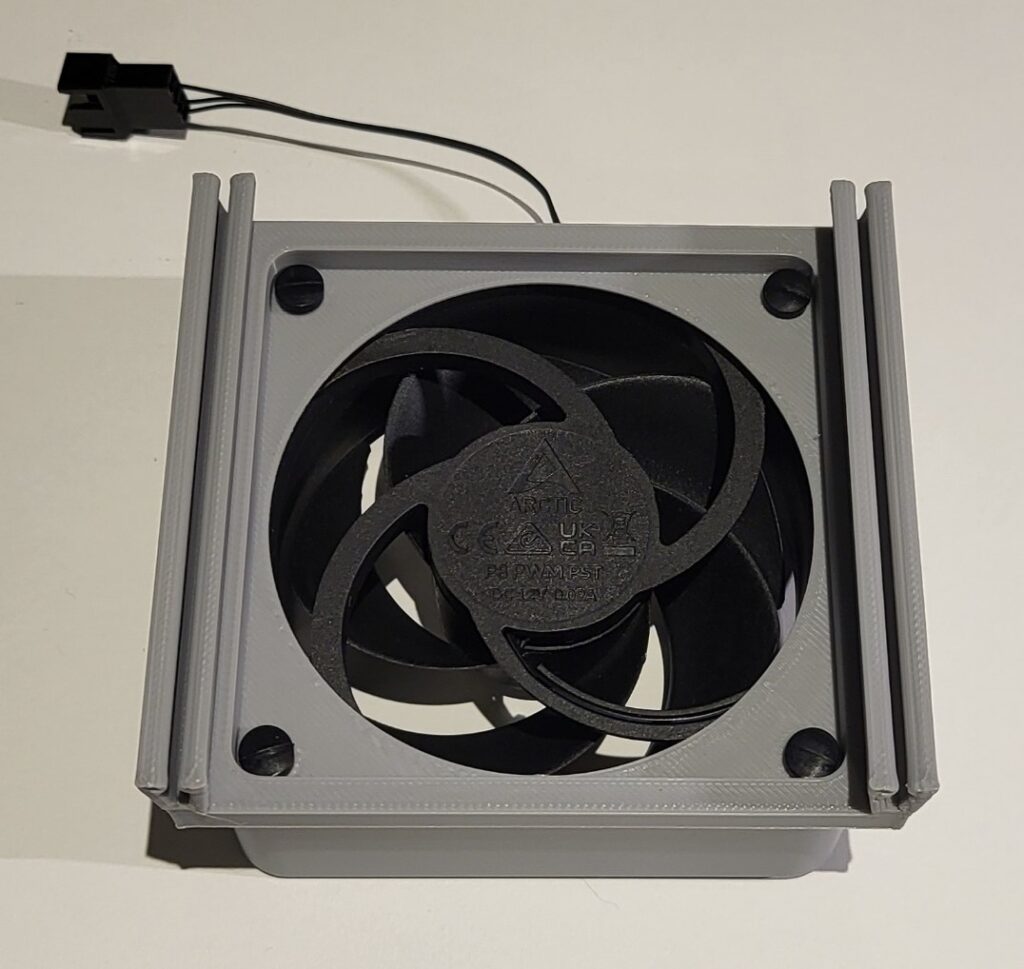

Vervolgens wordt de ventilator in de rubbers gehangen.

Van deel 2 bestaat per ventilatortype 1 ontwerp. Van deel 1 zijn verschillende varianten, afhankelijk van de diepte van je radiator. De genoemde afmeting van deel 1 is de hart-op-hart afstand van de verticale delen aan de onderkant (voor een type 33 radiator de 2 buitenste platen).

Momenteel zijn er enkel ontwerpen beschikbaar voor 80mm ventilatoren en type 21 en 22 radiatoren. Andere ontwerpen staan op de planning en worden eventueel later toegevoegd.

Bij de ontwerpen is uitgegaan van de Actic P8 PWM PST fan. Het leeuwendeel van alle 80mm ventilatoren zal passen, maar garantie kan niet gegeven worden.

Temperatuursensoren

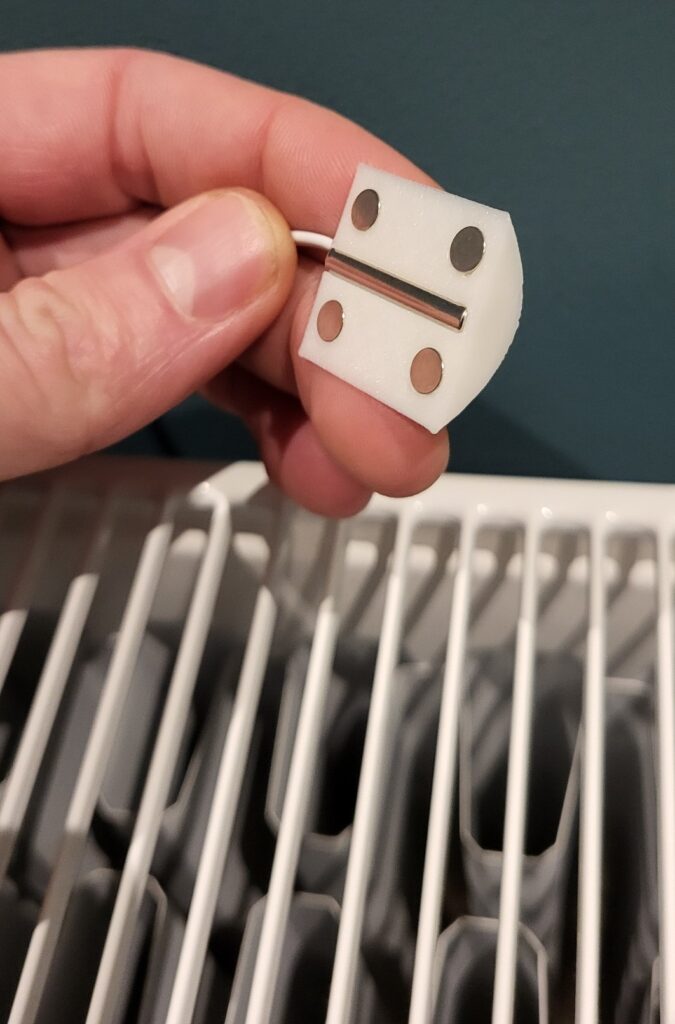

De temperatuursensoren die bij de HeatBooster van SDR-Engineering geleverd worden kunnen gemonteerd worden met een TyRap. Hiermee zijn ze echter gevoelig voor tocht en de omgevingstemperatuur. Bij het monteren op kunststof leiding wordt niet erg accuraat gemeten en is het verstandiger om op de radiator zelf te meten. Hieronder een 2-tal ontwerpen. De ene is geschikt voor montage op een buis (enkel aan te raden bij metalen buizen) en de ander voor montage op de radiator zelf. Geen gereedschap nodig.

Update 2024-01-20: Op verzoek heb ik een houder toegevoegd voor de sensor die de omgevingstemperatuur meet. Deze kan ook bevestigd worden met de 4 kleine magneetjes.

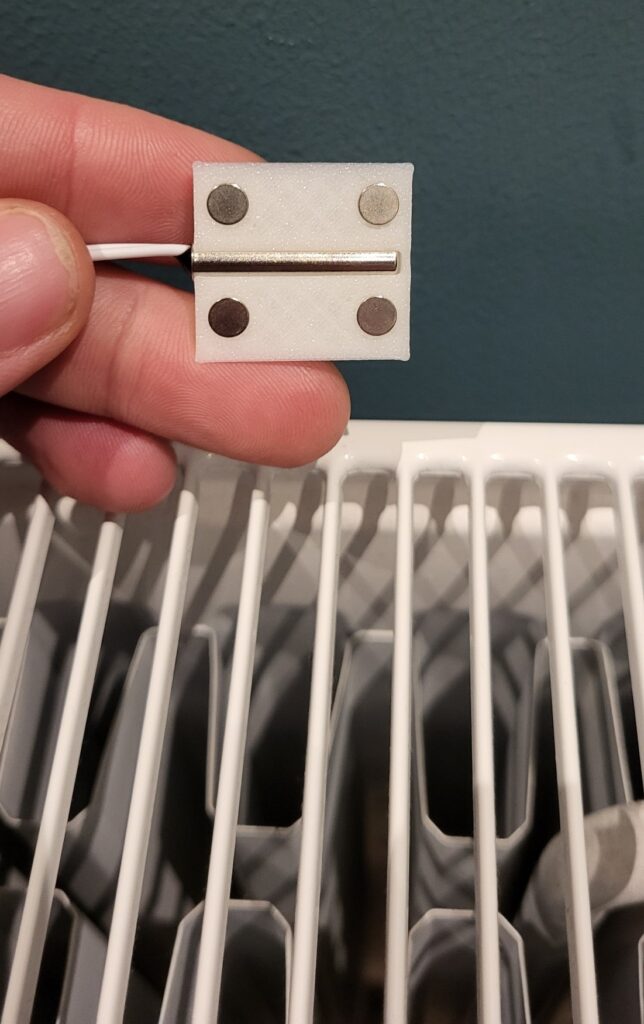

Afhankelijk van de precisie van je 3d-printer kunnen de magneetjes of ingeklemd worden (goede passing) of vastgezet met een drupje secondelijm (gat te ruim). Vervolgens schuif je de sensor in de houder en monteer je hem op de juiste plek tegen de radiator aan. Aanvoer bij de kraan, retour waar het water weer de buis in gaat.

Het ontwerp plat leggen voor het beste print resultaat.

Omgevingstemperatuur

De HeatBooster heeft 3 temperatuursensoren; 2 voor de watertemperatuur en 1 voor de omgevingstemperatuur. Op verzoek heb ik voor de laatste ook een ontwerp gemaakt. Het is nagenoeg hetzelfde als de sensor hierboven, echter zit de opening aan de andere kant. De sensor kan dan bijvoorbeeld aan de zijkant van de radiator geplaatst worden.

Leg ook dit ontwerp plat voor het beste print resultaat.

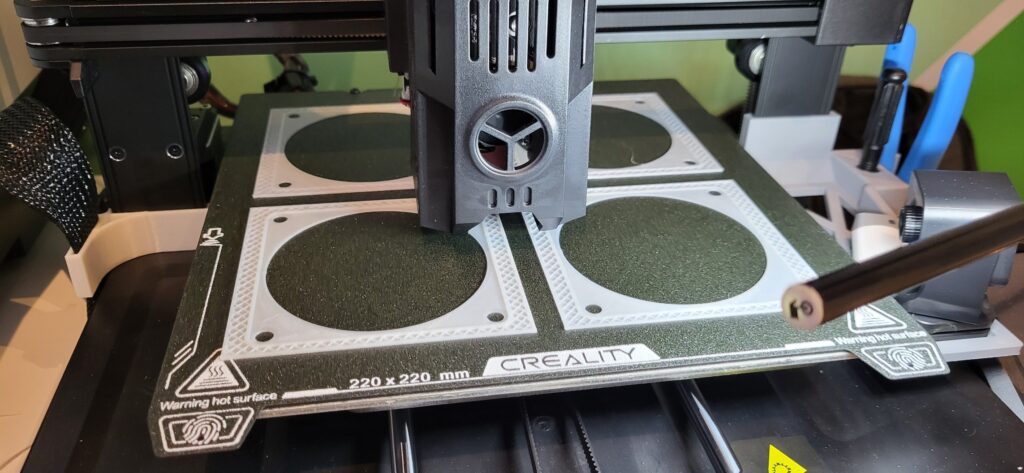

3D printen

Alle ontwerpen kunnen geprint worden in een laagdikte van 0.2[mm]. De snelheid is afhankelijk van je printer en materiaal.

De ontwerpen zijn geoptimaliseerd voor een printer met 0.4[mm] nozzle.

Infill op 15% is voldoende.

Aantal walls: 2, aantal top/bottom layers: 4.

Heb je zelf geen printer? Neem contact op (zie hieronder). Wellicht kan ik wat voor je betekenen.

Let op! Het ongevraagd verkopen van 3d-prints op basis van bovenstaande ontwerpen is niet toegestaan.
